С правильной установки начинается надёжное нанесение клея и стабильная работа производства.
Инструкция описывает основные этапы установки системы нанесения термоклея и помогает специалистам подготовить оборудование к ежедневной работе.
Шаг 1. Подготовьте инструмент
Перед установкой подготовьте инструмент:
- Набор шестигранных ключей
- Рожковые ключи на 12, 14, 17 и 19 мм
- Крестовая отвёртка
- Разводной ключ
Когда инструмент под рукой, установка проходит быстрее и проще.
Шаг 2. Соберите стойку контроллера
Установите стойку контроллера до монтажа оборудования.
Порядок действий:
- Выкрутите транспортировочные винты.
- Установите кронштейн контроллера на место.
- Закрепите кронштейн болтами из комплекта поставки.
- Затяните все винты и проверьте устойчивость стойки.
Прочная стойка служит надёжной опорой для системы управления.
Шаг 3. Установите плавильное устройство (мелтер)
Установите мелтер на стойку и закрепите его.
Затем:
- Отрегулируйте положение мелтера.

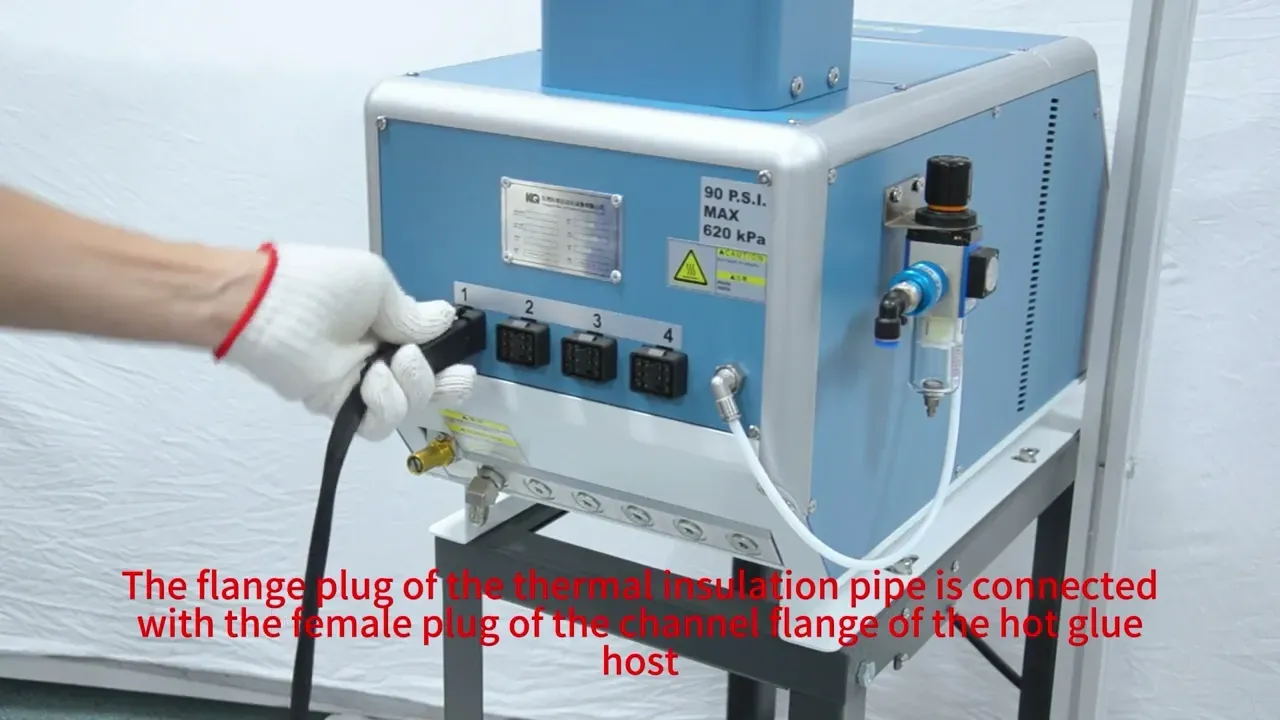

- Подключите термошланг.
- Затяните все соединения термошланга.
- Установите теплоизоляционный кожух.
- Проверьте надёжность всех соединений.
Теперь можно переходить к следующему шагу установки.
Шаг 4. Установите клеевую головку
Установите клеевую головку на машину.
После установки:
- Подключите пневмотрубки.
- Отрегулируйте положение клеевой головки.
- Выставьте высоту и угол наклона сопла.
- Проверьте расстояние от сопла до изделия.
Правильная настройка помогает добиться точного и равномерного нанесения клея.
Шаг 5. Подключите пневмосистему
Выполните пневматические подключения.
Для этого:
- Подключите линию подачи воздуха к клеевой головке.
- Установите влагомаслоотделитель.
- Надёжно закрепите все пневмофитинги.
- Проверьте, нет ли утечек воздуха.
Чистый сжатый воздух под стабильным давлением улучшает работу системы.
Шаг 6. Настройте давление
Перед запуском производства установите рабочее давление.
Рекомендуемые значения:
- Давление клея: около 2-3 бар (0,2-0,3 МПа)
- Давление воздуха: около 4-5 бар (0,4-0,5 МПа)
После настройки выполните несколько пробных циклов и при необходимости скорректируйте параметры.
Заключительная проверка
Перед запуском производства проверьте следующее:
- Оборудование надёжно закреплено.
- Термошланг подключён правильно.
- Пневмотрубки установлены правильно.
- Давление настроено правильно.
- Клеевая головка выставлена точно.
- Все электрические и пневматические соединения надёжны.
После этих проверок система нанесения термоклея готова к работе.
Области применения
Инструкция подходит для систем нанесения термоклея в следующих областях:
- Производство складных картонных коробок
- Производство гофрокоробов
- Производство бумажных пакетов
- Упаковка готовой продукции в конце линии
- Сборка изделий
- Деревообработка
Заключение
Если соблюдать правильный порядок установки, клей наносится стабильно, оборудование работает надёжно, а обслуживания требуется меньше. Система нанесения термоклея, установленная по инструкции, помогает эффективно вести производство и сохранять стабильное качество склеивания в самых разных упаковочных задачах.
Видео установки
Посмотрите весь процесс от начала до конца.
